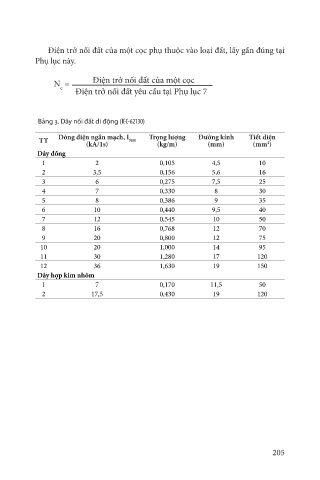

Page 205 - Hướng dẫn thực hiện an toàn lao động tại Nhà máy nhiệt điện Vĩnh Tân 4

Điện trở nối đất của một cọc phụ thuộc vào loại đất, lấy gần đúng tại
Phụ lục này.

N = Đi n tr n i đ t c a m t c c
c
Đi n tr n i đ t yêu c u t i Ph l c 7

Bảng 3. Dây nối đất di động (IEC-62130)

TT Dòng điện ngắn mạch, I Trọng lượng Đường kính Tiết diện
NM
(kA/1s)
(mm)
(mm )
(kg/m)
2
Dây đồng
1 2 0,105 4,5 10
2 3,5 0,156 5,6 16
3 6 0,275 7,5 25
4 7 0,330 8 30
5 8 0,386 9 35
6 10 0,440 9,5 40
7 12 0,545 10 50
8 16 0,768 12 70
9 20 0,800 12 75
10 20 1,000 14 95
11 30 1,280 17 120
12 36 1,630 19 150
Dây hợp kim nhôm
1 7 0,170 11,5 50
2 17,5 0,430 19 120
