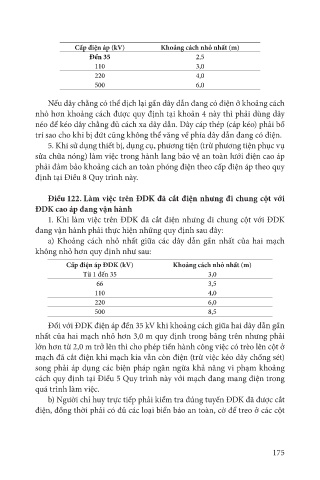

Page 175 - Hướng dẫn thực hiện an toàn lao động tại Nhà máy nhiệt điện Vĩnh Tân 4

Cấp điện áp (kV) Khoảng cách nhỏ nhất (m)
Đến 35 2,5
110 3,0
220 4,0
500 6,0

Nếu dây chằng có thể dịch lại gần dây dẫn đang có điện ở khoảng cách
nhỏ hơn khoảng cách được quy định tại khoản 4 này thì phải dùng dây
néo để kéo dây chằng đủ cách xa dây dẫn. Dây cáp thép (cáp kéo) phải bố
trí sao cho khi bị đứt cũng không thể văng về phía dây dẫn đang có điện.
5. Khi sử dụng thiết bị, dụng cụ, phương tiện (trừ phương tiện phục vụ
sửa chữa nóng) làm việc trong hành lang bảo vệ an toàn lưới điện cao áp
phải đảm bảo khoảng cách an toàn phóng điện theo cấp điện áp theo quy
định tại Điều 8 Quy trình này.

Điều 122. Làm việc trên ĐDK đã cắt điện nhưng đi chung cột với
ĐDK cao áp đang vận hành
1. Khi làm việc trên ĐDK đã cắt điện nhưng đi chung cột với ĐDK
đang vận hành phải thực hiện những quy định sau đây:
a) Khoảng cách nhỏ nhất giữa các dây dẫn gần nhất của hai mạch
không nhỏ hơn quy định như sau:
Cấp điện áp ĐDK (kV) Khoảng cách nhỏ nhất (m)
Từ 1 đến 35 3,0
66 3,5
110 4,0
220 6,0
500 8,5

Đối với ĐDK điện áp đến 35 kV khi khoảng cách giữa hai dây dẫn gần
nhất của hai mạch nhỏ hơn 3,0 m quy định trong bảng trên nhưng phải
lớn hơn từ 2,0 m trở lên thì cho phép tiến hành công việc có trèo lên cột ở
mạch đã cắt điện khi mạch kia vẫn còn điện (trừ việc kéo dây chống sét)
song phải áp dụng các biện pháp ngăn ngừa khả năng vi phạm khoảng
cách quy định tại Điều 5 Quy trình này với mạch đang mang điện trong
quá trình làm việc.
b) Người chỉ huy trực tiếp phải kiểm tra đúng tuyến ĐDK đã được cắt
điện, đồng thời phải có đủ các loại biển báo an toàn, cờ để treo ở các cột
