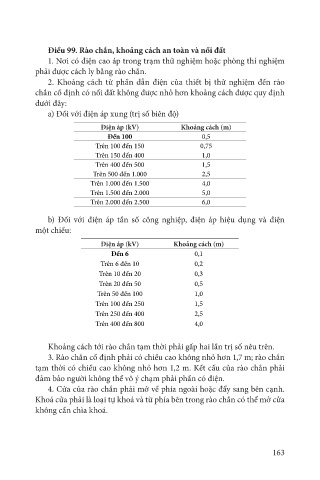

Page 163 - Hướng dẫn thực hiện an toàn lao động tại Nhà máy nhiệt điện Vĩnh Tân 4

Điều 99. Rào chắn, khoảng cách an toàn và nối đất
1. Nơi có điện cao áp trong trạm thử nghiệm hoặc phòng thí nghiệm
phải được cách ly bằng rào chắn.
2. Khoảng cách từ phần dẫn điện của thiết bị thử nghiệm đến rào
chắn cố định có nối đất không được nhỏ hơn khoảng cách được quy định
dưới đây:
a) Đối với điện áp xung (trị số biên độ)

Điện áp (kV) Khoảng cách (m)
Đến 100 0,5
Trên 100 đến 150 0,75
Trên 150 đến 400 1,0
Trên 400 đến 500 1,5
Trên 500 đến 1.000 2,5
Trên 1.000 đến 1.500 4,0
Trên 1.500 đến 2.000 5,0
Trên 2.000 đến 2.500 6,0

b) Đối với điện áp tần số công nghiệp, điện áp hiệu dụng và điện
một chiều:
Điện áp (kV) Khoảng cách (m)
Đến 6 0,1
Trên 6 đến 10 0,2
Trên 10 đến 20 0,3
Trên 20 đến 50 0,5
Trên 50 đến 100 1,0
Trên 100 đến 250 1,5
Trên 250 đến 400 2,5
Trên 400 đến 800 4,0

Khoảng cách tới rào chắn tạm thời phải gấp hai lần trị số nêu trên.
3. Rào chắn cố định phải có chiều cao không nhỏ hơn 1,7 m; rào chắn
tạm thời có chiều cao không nhỏ hơn 1,2 m. Kết cấu của rào chắn phải
đảm bảo người không thể vô ý chạm phải phần có điện.
4. Cửa của rào chắn phải mở về phía ngoài hoặc đẩy sang bên cạnh.
Khoá cửa phải là loại tự khoá và từ phía bên trong rào chắn có thể mở cửa
không cần chìa khoá.
